Régime non linéaire
On reconnais ici facilement la fonction de chaque étage :
- un étage comparateur de Schmitt non inverseur.
- un étage intégrateur.
Etudiez chaque étage séparément et vous comprendrez aisement le fonction de l'ensemble ci-dessus.
Pour une sortie au niveau bas du comparateur, l'intégrateur produit une rampe positive qui croit jusqu'à ce qu'elle atteigne le seuil haut VH du trigger. A ce moment, ce dernier commute sa sortie à Vsat et la rampe inverse sa direction. Celle-ci décroit alors jusqu'au seuil bas VB du trigger, qui commute sa sortie à - Vsat à cet instant précis, puis le cycle recommence de la sorte. La sortie obtenue est un signal triangulaire.
La résistance R4, résistance servant à améliorer le comportement réel de l'intégrateur, est ignorée dans la suite pour simplifier les calculs.
Graphiquement, nous obtenons :

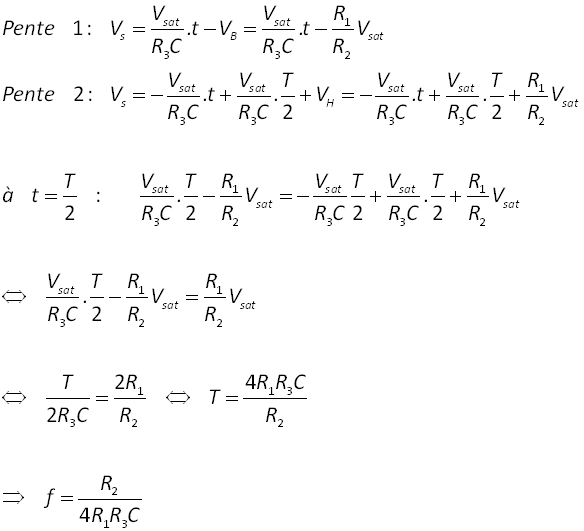

Basons nous sur ce graphique pour calculer la fréquence du signal de sortie (pour les équations des pentes, reportez vous au montage intégrateur) :
La valeur crête du signal triangulaire est VH (ou VB dans le négatif). La valeur crête à crête est naturellement 2VH.
