Régime non linéaire

Comparateur à fenêtre - Montage 2

Ce montage ne fait intervenir aucune boucle de contre-réaction, il fonctionne donc de fait en régime saturé.

Commencons par déterminer les générateurs de Thévenin équivalents aux points V1 et V2 :

Redéssinons le circuit avec ces générateurs équivalents :

Déterminons la valeur de la tension de sortie Vs lorsque Ve = 0. Compte tenu du sens des diodes, si D1 était bloquée, on aurait V1 = 2VCC/3, donc polarisée en sens direct et de fait passante. Pour D2, c'est l'inverse, elle est donc bloquée et aucun courant ne peut circuler dans la branche du bas, on obtient : (tension de seuil des diodes : 0,7 V ; tensions Vcc : +15/15 V) :

Si Ve < 0 , l'état des diodes reste inchangé et la conclusion sur la sortie est la même.

La diode D1 reste passante tant que Ve < 2VCC/3 - 0,7 = 9,3 V et D2 reste bloquée tant que Ve < VCC/3 + 0.7 =5.7 V. On en déduit la séquence suivante :

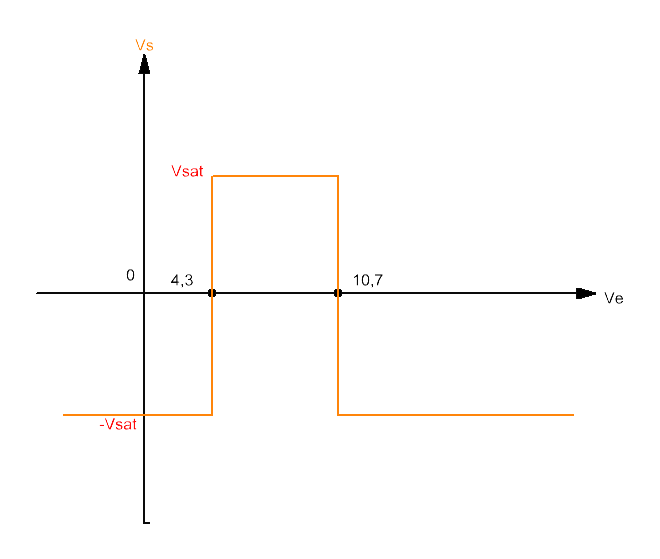

Le tracé Vs=f(Ve) s'en déduit facilement :

La sortie Vs est donc égale à Vsat quand 4,3 < Ve < 10,7 et -Vsat en dehors de cet intervalle. On créer ainsi une "fenêtre" de tensions, à l'instar du montage comparateur à fenêtre n°1.
