Régime non linéaire
Ce montage est utilisé pour détecter si une tension est comprise dans la plage [Vref_sup ; Vref_inf] (doù le nom "comparateur à fenêtre" de ce circuit).
On suppose ici que la condition Vref_inf > Vref_sup est vérifiée.

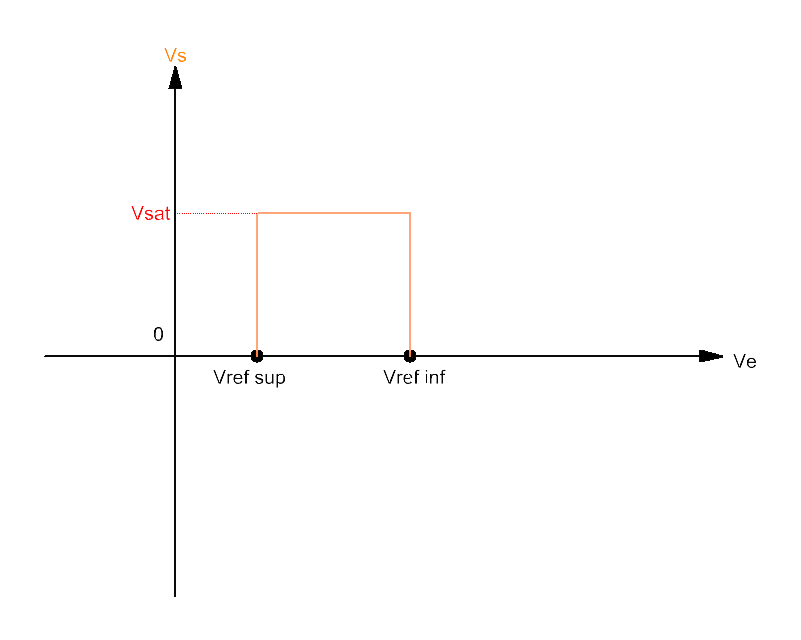

Les AOP fonctionnent en régime de saturation car il n'y a pas de boucle de contre-réaction entre la sortie et l'entrée inverseuse. Ils sont supposés parfaits, ainsi que les diodes (i.e. tension de seuil nulle). Les sorties des AOP ne peuvent pas saturer simultannement à +Vsat. Lorsque la sortie de l'un des comparateurs sature à +Vsat (si Ve > Vref_sup ou si Ve < Vref_inf), la diode correspondante conduit et Vs = +Vsat. Si la sortie des deux AOP sature à - Vsat, aucune des deux diodes ne conduit, et Vs = 0 V, ce qui indique que la tension d'entrée Ve est bien dans la plage de comparaison. Graphiquement, cela donne :
Si au contraire, Vref_inf < Vref_sup, alors le fonctionnement du montage est directement l'opposé de celui décrit ci-dessus, Vs = 0 dans la plage de mesure et +Vsat ailleurs.
Pour vous aider à comprendre le fonctionnement de ce montage, vous pouvez tester un applet Java très bien fait à cette adresse.
Un autre montage à fenêtre de ce type est proposé ici (plus complexe).
