Régime non linéaire
Afin d'assimiler correctement ce montage, je vous invite à étudier le comparateur simple en premier lieu.
Le trigger de schmitt fait appel à une boucle de réaction sur l'entrée non-inverseuse, il fonctionne donc en mode saturé, et non en mode linéaire.La tension de sortie Vs ne peut qu'être égale à +Vsat ou -Vsat.
Observons la séquence de fonctionnement :
Explications : pour que l'AOP bascule, il faut, soit que V- soit supérieur à V+ et alors Vs = -Vsat, soit inférieur et alors Vs = +Vsat. V+ constitue donc le seuil de notre comparateur, mais du fait que ce dernier est du à la boucle de réaction, il varie en fonction de Vs.
- Si Vs = +Vsat alors Vseuil = Vs . R1/R1+R2
- Si Vs = -Vsat alors Vseuil = -Vs . R1/R1+R2

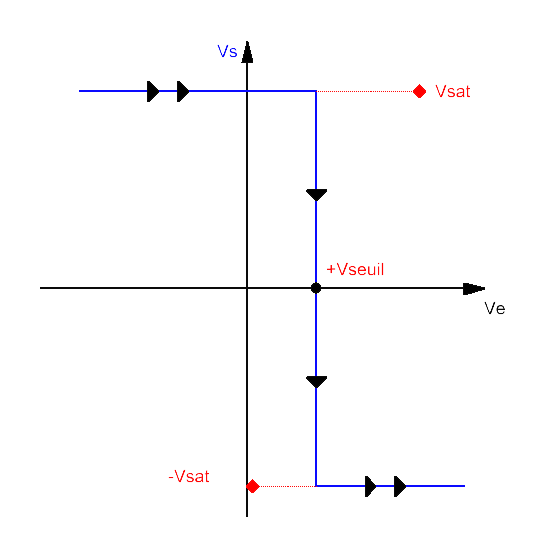

Résumons cela par des graphiques Vs=f(Ve). Première évolution croissante de Ve avec seuil positif :
Décroissance de Ve, le seuil étant maintenant -Vseuil :
Si l'on assemble ces deux courbes, on obtient un phénomène dit d'hystérésis qui caractérise le principe fondamental de ce montage. Les points de basculement diffèrent selon le sens d'évolution de Ve :
Ce trigger est dit inverseur car le signal d'entrée est appliqué à l'entrée inverseuse de l'AOP, ce qui fait basculer ce dernier à -Vsat lorsque l'on dépasse le seuil positif, et à +Vsat lorsque l'on passe en dessous du seuil négatif.
Le principal interêt de ce montage réside dans la disparation du phénomène de multi-basculement du comparateur simple autour du seuil. Si le signal d'entrée franchit un seuil, ce dernier bascule directement à son opposé, et de fait, même si l'entrée est bruitée, elle ne fait plus basculer l'AOP.
Le symbole d'un trigger de schmitt est le suivant :
