Régime linéaire - Circuits indépendants de la fréquence
L'AOP est supposé idéal.

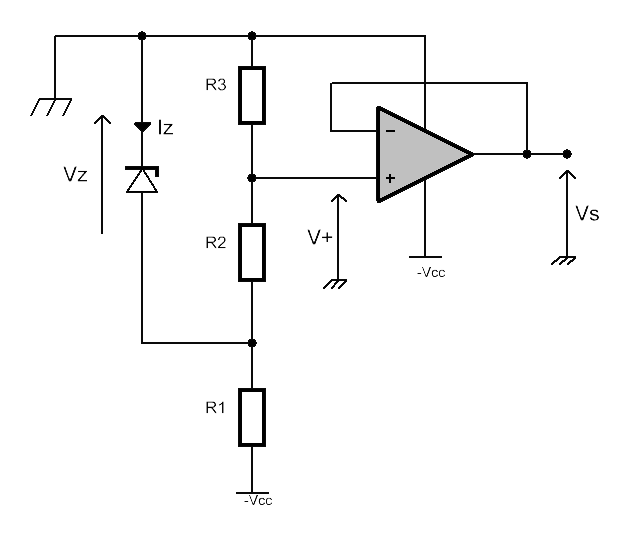

On retrouve ici deux étages à l'instar de la source de tension positive n°2 : un pont diviseur et un suiveur. Pour trouver la tension de sortie, il nous faut connaitre la tension de l'entrée non-inverseuse de l'AOP. La pont diviseur est quand à lui un peu plus subtile puisqu'il est alimenté entre la masse et -Vcc : attention aux sens et aux signes des tensions ! La tension V+ est mesurée par rapport à la masse, il faut donc considérer - Vz aux bornes de R2 et R3 :
On a donc un pont diviseur dans le négatif.
