Régime linéaire - Circuits indépendants de la fréquence
L'AOP est supposé idéal.

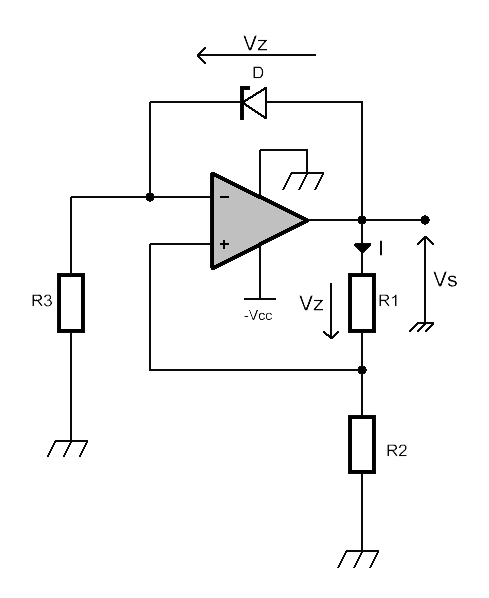

Ce montage est identique à la source de tension positive n°1, le sens de la diode Zéner étant juste inversé. L'AOP étant en régime linéaire, la tension Vz est recopiée aux bornes de R1. Si l'on choisi la convention de signe du schéma pour le courant I, alors on obtient :

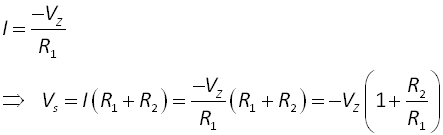

La sortie est donc une source de tension négative "stable", supérieure ou égale à la tension zéner de référence en fonction du rapport R2/R1.
NB : L'amplificateur opérationnel est alimenté entre la masse et -VCC pour travailler dans la plage négative de Vs.
