Régime linéaire - Circuits indépendants de la fréquence

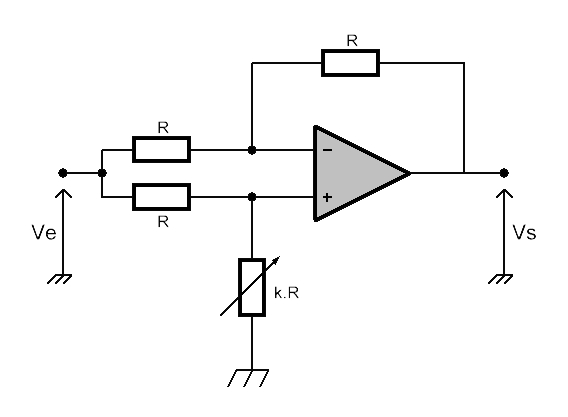

Indicateur pour résistance variable

L'AOP est supposé idéal.

La résistance k.R varie en fonction d'un paramètre physique extérieur (température, contrainte mécanique, ...).La présence d'une boucle de contre-réaction assure un fonctionnement de l'AOP en mode linéaire, on trouve V- par le théorème de Millman et V+ par un pont diviseur de tensions (ou bien Millman pour les adeptes, au choix ;)) :

On obtient une tension de sortie "proportionnelle" au paramètre physique, le paramètre k de la résistance variable variant proportionnellement avec celui-ci.

Par exemple, R peut être une thermistance (résistance variant avec la température, voir ici pour plus d'informations).
