Régime linéaire - Circuits indépendants de la fréquence

Inverseur / Non-inverseur

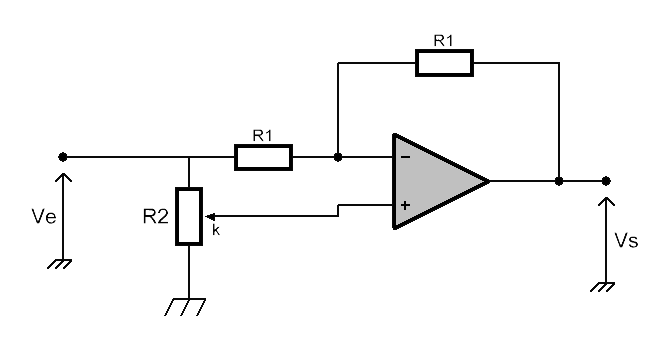

La présence d'une boucle de contre-réaction assure un fonctionnement de l'AOP en mode linéaire, la position du potentiomètre R2 est notée k :

Petit montage simple et efficace ayant un gain variant entre +1 et -1 selon la position du potentiomètre.



Résumé en PDF :
