Régime linéaire - Circuits dépendant de la fréquence

Simulateur de capacité

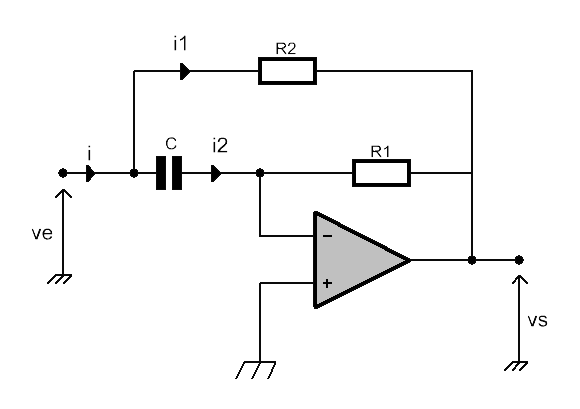

Ce montage a une fonction bien particulière par rapport aux autres : celle de simuler une capacité de plus grande valeur que celle présente dans le circuit :

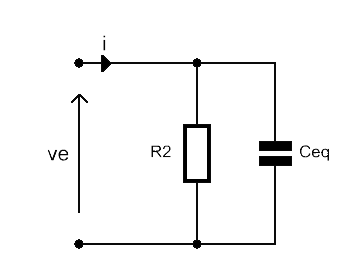

L'impédance totale du montage est équivalente à la mise en parallèle de R2 et de Ceq, capacité égale au produit de la capacité réelle C par un gain indépendant de la fréquence (fixé par les valeurs de R1 et R2 ). Ce circuit simule donc bien une capacité de plus grande valeur.

Le phénomène mis en avant par ce montage ce nomme effet Miller.
