Régime linéaire - Circuits dépendant de la fréquence
Ce montage a une fonction bien particulière par rapport aux autres : celle de simuler une capacité de plus grande valeur que celle présente dans le circuit.

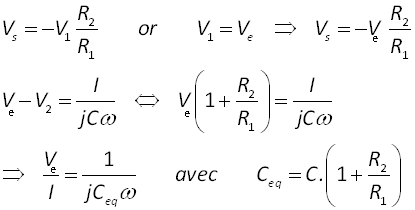

Voyons comment ce dernier fonctionne : on reconnait aisément que le premier AOP constitue un étage suiveur et que le second est un amplificateur inverseur de gain - R2/R1 . Le courant I est intégralement transmit au condensateur C puisque le courant d'entrée de l'AOP 1 est considéré nul, le premier étage ne servant qu'à recopier la tension d'entrée Ve à l'entrée de l'amplificateur sans soutirer de courant. On peut écrire :
![]()
L'impédance totale vue est telle que la capacité du condensateur aurait été multipliée par un gain fixe indépendant de la fréquence. Cet effet se nomme l'effet Miller, bien connu dans les amplificateurs à transistor bipolaire.
